Getriebeschaltautomat GSA9001s
Automatisierungssystem zum Schalten und Prüfen von Fahrzeuggetrieben direkt am Schalthebel
Der Getriebeschaltautomat GSA9001s ist ein Automatisierungssystem zum Schalten und Prüfen von Schalt- und Automatikgetrieben, bestehend aus einem Aktuator mit integrierten Synchronmotoren und Wegerfassungssystemen sowie der zugehörigen Leistungs und Signalelektronik. Einsatzbereiche des Getriebeschaltautomaten GSA9001s sind die realistische Betätigung von Getrieben in ortsfesten Antriebsstrang-Prüfständen oder die Prüfung von Getrieben selbst. Hierzu sind optional verschiedene Softwaremodule zum Prüfen von Getrieben erhältlich.
Hauptmerkmale:
- Max. Schaltwege in 2 Achsen: 260mm (320mm)*
- Max. Schaltkräfte in 2 Achsen: 300N (700N)*
- Max. Schaltgeschwindigkeit: 1m/s (1,5m/s)*
- Wirksame Schalthebellänge: 250mm (300mm)*
- Auflösung und Wiederholgenauigkeit: < 0,05mm
- Elektronisch geregeltes, elektro-mechanisches System, selbstlernend
- 8 Vorwärtsgänge, 4 Rückwärtsgänge, 1 Leerlaufposition je Getriebe in 32 Getriebedatensätzen abspeicherbar

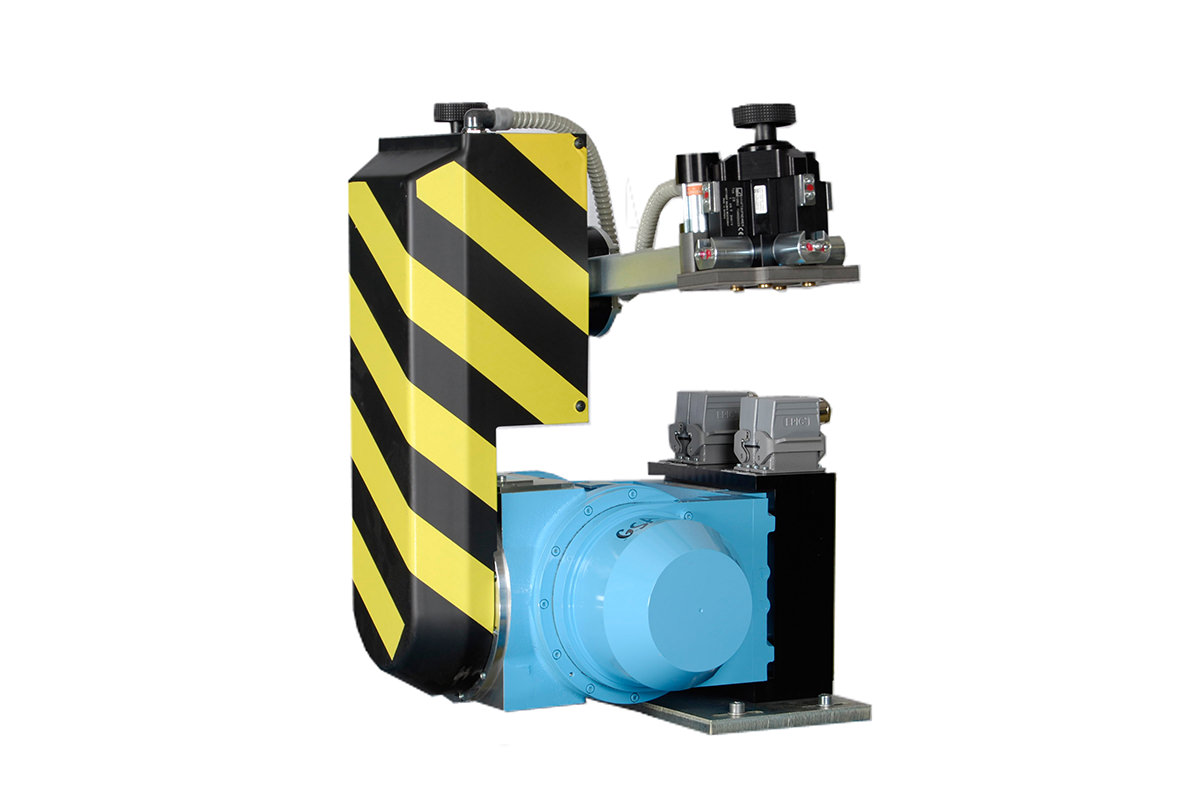

- Gerät als PKW- und LKW-Version* lieferbar
Optionen
Kraftmesseinrichtung
Mit Hilfe der optionalen Kraftmesseinrichtung können die Schaltkräfte realitätsnah ermittelt werden. Der Kraftanstieg am Synchronisationspunkt wird damit erkannt und der Synchronisationsbereich kraftgeführt durchfahren. Zusätzlich werden die Weg- und Kraftistwerte als potentialfreie Analogspannungen ausgegeben.
Kupplungsfunktion
Zusätzlich kann ein Kupplungsaktuator in das System einbezogen werden. Der Kupplungsaktuator KA9111+ ist hard- und softwaremäßig in den GSA9001s integriert. Die Versorgung des Motors erfolgt über einen vierten Servo Controller SCR9801. Die Bedienung erfolgt ebenfalls über ein optionales Frontplattenterminal oder das Handterminal HT9201.
Softwaremodule
Diverse Softwaremodule wie z.B. das Prüfen von Schaltgetrieben, Überprüfen von Doppelschaltungen durch Eingabe eines Schaltgassenversatzes, Prüfung auf Freigängigkeit der Wähl- bzw. Schaltgassen durch kraftgeregeltes Anlegen des Schalthebels an die Wähl- bzw. Schaltkulisse und weggeregeltes Durchfahren der Wähl- bzw. Schaltgasse. Sowie die Betätigung von Automatikgetrieben sind optional verfügbar.
Kraft- und Wegmessung
Messgrößen werden als Digitalanzeige auf dem Handterminal sowie als potentialfreie Analogspannungen ausgegeben. Der GSA9001s erlaubt das realistische Schalten durch Erkennen der Synchronisation und Aufbau einer Kraftrampe am Synchronisationspunkt. Schaltkraftgeführtes Überdrücken.
Zubehör
| Bestellinformationen | Bestellnummer |
|---|---|
| Externes zweites Handterminal HT9201 inkl. Anschlusskabel 3m lang | SHB000995 |
| Elektronikschrank (Schroff Eurorack, RAL7035) einschließlich Einbau und Vorinbetriebnahme der Komponenten des GSA9001s | SHB000935 |
| Elektronikschrank (Rittal TS8, RAL7035) einschließlich Einbau und Vorinbetriebnahme der Komponenten des GSA9001s | SHB000936 |
| Einbau und Vorinbetriebnahme der Komponenten des GSA9001s in einen vom Besteller gewünschten oder beigestellten Sonderschrank (Schrank im Preis nicht enthalten) | SHB000937 |
| Kühlgerät in Luft/Luft-Wärmetauscherausführung einschließlich Anbau an einen der vorgenannten Elektronikschränke für erweiterten Umgebungstemperaturbereich von 0°C bis + 55°C | SHB000938 |
| Kühlgerät in Luft/Wasser-Wärmetauscherausführung einschließlich Anbau an einen der vorgenannten Elektronikschränke für erweiterten Umgebungstemperaturbereich von 0°C bis + 55°C | SHB000939 |
| Klimatüre in Luft/Luft-Wärmetauscherausführung einschließlich Anbau an einen der vorgenannten Elektronikschränke für erweiterten Umgebungstemperaturbereich von 0°C bis + 55°C | SHB000940 |
